ЗАДВИЖКИ ШИБЕРНЫЕ (НОЖЕВЫЕ)
DN 150…1000 мм, PN 0,1-1,0 МПа

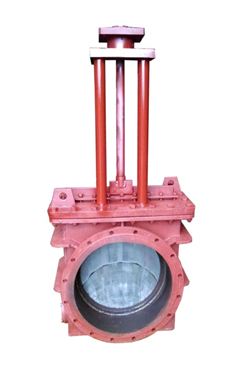

Назначение
Устанавливаетсянатрубопроводах, предназначенныхдлятранспортировкижидких, пульпообразных рабочих сред, характеризующихся наличием твердых абразивных частиц, отложений, повышенной вязкостью, налипанием с функцией остановки потока рабочей среды температурой до 3500C.
Особенности конструкции:
- Наплавка коррозионностойкой проволокой поверхностей уплотнения диска и корпуса обеспечивает высокую герметичность задвижки. К окружающей среде герметичность гарантируется сальниковой набивкой.
- Конструкция шиберных задвижек предусматривает возможность изготовления задвижек с закрытой рамой и кожухом для шпинделя для повышения срока эксплуатация при сильно агрессивной окружающей среде. В стандартном исполнении задвижки для снижения веса и стоимости изготовления задвижки производятся с открытым шибером.
- Стопорная гайка на шпинделе изготовляется для предохранения задвижки от чрезмерного усилия органа запирания при некорректной наладке электропривода.
Обеспечение герметичности:
Класс герметичности задвижек по ГОСТ 9544-2015: «В», «С»,«D».
По требованию заказчика задвижки могут быть выполнены в соответствии с классом герметичности «A» (без видимых протечек).
Уплотнение в затворе осуществляется по схеме «металл-металл»,«металл-эластомер»
Установочное положение задвижек на трубопроводе: любое, кроме электроприводом (редуктором) вниз. Рекомендуемое положение – вертикальное, приводом вверх. При установке задвижек в наклонном положении (угол наклона от вертикальной оси свыше 15°) рекомендуется установка опор (подпорок) под бугельный узел задвижек.
Направление подачи рабочей среды: любое.
Присоединение к трубопроводу: фланцевое; присоединительные фланцы арматуры могут изготавливаться по ГОСТ 33259-2015, ГОСТ 12815-80, а также по иным стандартам, указанным заказчиком.
По требованию заказчика фланцевые исполнения задвижек могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
|
DN, мм |
D |
D1 |
D2 |
L |
H |
N-M |
D0 |
Масса, кг |
|
50 |
180 |
125 |
99 |
48 |
295 |
4-M16 |
180 |
9,5 |
|
65 |
185 |
145 |
118 |
48 |
305 |
4-M16 |
180 |
11 |
|
80 |
195 |
160 |
135 |
50 |
330 |
8-M16 |
280 |
12,5 |
|
100 |
215 |
180 |
155 |
50 |
380 |
8-M16 |
220 |
17 |
|
125 |
250 |
210 |
184 |
50 |
415 |
8-М16 |
240 |
22,5 |
|
150 |
280 |
240 |
210 |
60 |
490 |
8-M20 |
280 |
29 |
|
200 |
335 |
295 |
265 |
60 |
550 |
8-M20 |
280 |
36 |
|
250 |
390 |
350 |
320 |
70 |
690 |
12-M20 |
360 |
60 |
|
300 |
440 |
400 |
368 |
80 |
796 |
12-M20 |
400 |
75 |
|
350 |
500 |
460 |
428 |
90 |
895 |
16-М20 |
400 |
122 |
|
400 |
565 |
515 |
482 |
120 |
1004 |
16-М22 |
500 |
193 |
|
500 |
670 |
620 |
585 |
130 |
1210 |
20-М22 |
600 |
297 |
|
600 |
780 |
725 |
685 |
140 |
1460 |
20-M27 |
700 |
398 |
|
700 |
895 |
840 |
800 |
140 |
1680 |
24-M27 |
800 |
613 |
|
800 |
1010 |
950 |
905 |
190 |
1910 |
24-M30 |
800 |
848 |
|
900 |
1110 |
1050 |
1005 |
203 |
2130 |
28-M30 |
800 |
950 |
|
1000 |
1220 |
1160 |
1115 |
216 |
2350 |
28-M30 |
800 |
1070 |
|
1200 |
|
|
|
350 |
|
|
|
1400 |

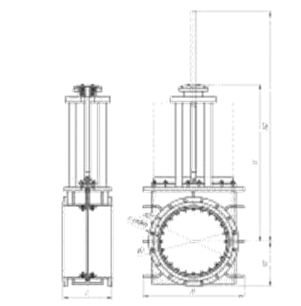

Чертеж задвижек
 |
 |
Материалы для изготовления задвижек шиберных.
|
Наименование детали |
Материал по ГОСТ |
|
|
Задвижки из углеродистой стали |
Задвижки из коррозионностойкой стали |
|
|
Корпус |
Сталь 20 / 09Г2С |
Сталь 08Х18Н10Т |
|
Рама |
Сталь 20 / 09Г2С |
Сталь 08Х18Н10Т |
|
Шибер |
20Х13 |
Сталь 20Х13 или 08Х18Н10Т |
|
Бугельный узел |
Сталь 20 / 09Г2С |
Сталь 08Х18Н10Т |
|
Шпиндель |
20Х13 |
08Х18Н10Т |
|
Наплавка уплотнения корпуса |
Коррозионностойкая наплавка |
- |
