ЗАДВИЖКИ СТАЛЬНЫЕ КЛИНОВЫЕ ШТАМПОСВАРНЫЕ с гуммированным клином
DN 350…1000 мм, PN 1,0 МПа
Назначение:
Применяются в качестве запорного устройства на трубопроводах, транспортирующих абразивные среды (абразивная пульпа) с температурой до 800C
Обеспечение герметичности:
«А» (для DN 400, 500 мм); допустимые протечки: 1 см3/мин (для DN 600 мм), 3 см3/мин (для DN 800, 1000 мм).
Уплотнение в затворе осуществляется по схеме «металл-эластомер».
Герметичность задвижек по отношению к внешней среде в соединении «корпус-крышка» обеспечивается плоской прокладкой, по шпинделю – сальниковым узлом.
Установочное положение задвижек на трубопроводе: любое, кроме электроприводом (редуктором) вниз. Рекомендуемое положение – вертикальное, приводом вверх. При установке задвижек в наклонном положении (угол наклона от вертикальной оси свыше 15°) рекомендуется установка опор (подпорок) под бугельный узел задвижек.
Направление подачи рабочей среды: любое.
Присоединение к трубопроводу: фланцевое, присоединительные фланцы арматуры могут изготавливаться по ГОСТ 33259-2015, ГОСТ 12815-80, а также по иным стандартам, указанным заказчиком).
По требованию заказчика фланцевые исполнения задвижек могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
Задвижки могут изготавливаться для надземной или колодезной установки. При колодезной установке возможна их комплектация изделий удлинительными колоннами для вынесения приводного устройства на высоту, указанную заказчиком.
Табл./фиг. |
РN |
DN |
Вес |
31с542р 31c942р |
10 |
350 |
340 |
400 |
410 |
||
500 |
530 |
||
600 |
950 |
||
700 |
1650 |
||
800 |
1825 |
||
900 |
2050 |
||
1000 |
2250 |

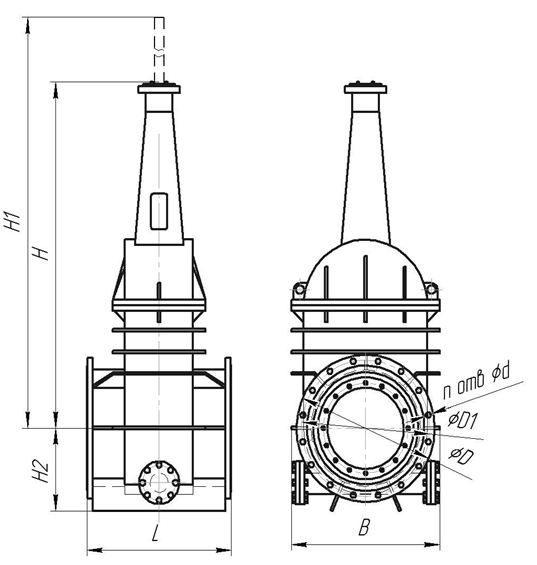

Чертеж задвижек
Основные параметры и характеристики задвижек стальных штампосварных с гуммированным клином.
Ном. диаметр DN, мм |
Ном. давление PN, МПа |
Обозн. по чертежу |
Табл. фигур |
Раб. t Cº |
Строитель-ная длина L, мм |
Приводное устройство, наименование |
400 |
1,0 |
ПС-44007-1-400 |
31с542р |
≤80 |
600 |
Редуктор |
ПС-44107-1-400 |
31с942р |
Электропривод |
||||
500 |
ПС-44007-1-500 |
31с542р |
700 |
Редуктор |
||
ПС-44107-1-500 |
31с942р |
Электропривод |
||||
600 |
ПС-44007-1-600 |
31с542р |
800 |
Редуктор |
||
ПС-44107-1-600 |
31с942р |
Электропривод |
||||
700 |
ПС-44007-1-700 |
31с542р |
900 |
Редуктор |
||
ПС-44107-1-700 |
31с942р |
Электропривод |
||||
800 |
ПС-44007-1-800 |
31с542р |
1000 |
Редуктор |
||
ПС-44107-1-800 |
31с942р |
Электропривод |
||||
1000 |
ПС-44007-1-1000 |
31с542р |
1200 |
Редуктор |
||
ПС-44107-1-1000 |
31с942р |
Электропривод |
Основные размеры задвижек с гуммированным клином
DN мм |
Таблица фигур |
Обозначение по чертежу |
Размеры, мм |
Масса, кг |
|||||||
D |
D1 |
n |
d |
Н |
Н1 |
Н2 |
L |
||||
400 |
31с542р |
ПС-44007-1-400 |
565 |
515 |
16 |
26 |
1470 |
1990 |
330 |
600 |
460 |
31с942р |
ПС-44107-1-400 |
||||||||||
500 |
31с542р |
ПС-44007-1-500 |
670 |
620 |
20 |
27 |
1800 |
2460 |
410 |
700 |
580 |
31с942р |
ПС-44107-1-500 |
||||||||||
600 |
31с542р |
ПС-44007-1-600 |
780 |
725 |
20 |
30 |
2010 |
2700 |
475 |
800 |
1150 |
31с942р |
ПС-44107-1-600 |
||||||||||
700 |
31с542р |
ПС-44007-1-700 |
895 |
840 |
24 |
30 |
2420 |
3190 |
555 |
900 |
1950 |
31с942р |
ПС-44107-1-700 |
||||||||||
800 |
31с542р |
ПС-44007-1-800 |
1010 |
950 |
24 |
33 |
2780 |
3860 |
620 |
1000 |
2350 |
31с942р |
ПС-44107-1-800 |
||||||||||
1000 |
31с542р |
ПС-44007-1-1000 |
1220 |
1160 |
28 |
36 |
3440 |
4595 |
758 |
1200 |
2900 |
31с942р |
ПС-44107-1-1000 |
Материалы для изготовления задвижек с гуммированным клином.
Наименование детали |
Материал по ГОСТ |
Задвижки из углеродистой стали |
|
Корпус |
Сталь 3 |
Клин |
Сталь 20 |
Крышка |
Сталь 3 |
Стойка |
Сталь 3 |
Прокладка |
ПОН-Б |
Набивка сальника |
Терморасширенный графит |
Уплотнение на клине |
Резина, полиуретан |
Наплавка в корпусе |
Коррозионностойкая наплавка |
Шпилька |
Ст35 |
Гайка |
Ст35 |
