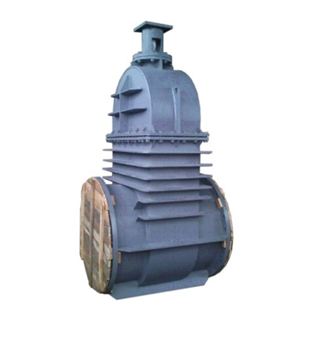

ЗАДВИЖКИ СТАЛЬНЫЕ КЛИНОВЫЕ ШТАМПОСВАРНЫЕ с невыдвижным шпинделем
DN 400…1200 мм, PN 0,1 МПа
Назначение
Устанавливается на трубопроводах больших диаметров, предназначенных для транспортировки воды и стоков температурой до 120 град. С.
Особенности конструкции:
Внутреннее эпоксидное антикоррозионное покрытие позволяет применять наши задвижки для агрессивных сред, а также дает возможность использовать данные изделия в качестве альтернативы чугунной арматуре.
Обеспечение герметичности:
Класс герметичности задвижек по ГОСТ 9544-2015: «В».
По требованию заказчика задвижки могут быть выполнены в соответствии с классом герметичности «A» (без видимых протечек).
Уплотнение в затворе осуществляется по схеме «металл-металл».
Герметичность задвижек по отношению к внешней среде в соединении «корпус-крышка» обеспечивается плоской прокладкой, по шпинделю – сальниковым узлом.
Установочное положение задвижек на трубопроводе: любое, кроме электроприводом (редуктором) вниз. Рекомендуемое положение – вертикальное, приводом вверх. При установке задвижек в наклонном положении (угол наклона от вертикальной оси свыше 15°) рекомендуется установка опор (подпорок) под бугельный узел задвижек.
Направление подачи рабочей среды: любое.
Присоединение к трубопроводу: фланцевое; присоединительные фланцы арматуры могут изготавливаться по ГОСТ 33259-2015, ГОСТ 12815-80, а также по иным стандартам, указанным заказчиком).
По требованию заказчика фланцевые исполнения задвижек могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
Табл./фиг. |
Ру |
Ду |
Вес |
30с530нж, 30с930нж |
10 |
400 |
450 |
500 |
530 |
||
600 |
890 |
||
700 |
1350 |
||
800 |
2250 |
||
1000 |
2515 |
||
1200 |
4100 |

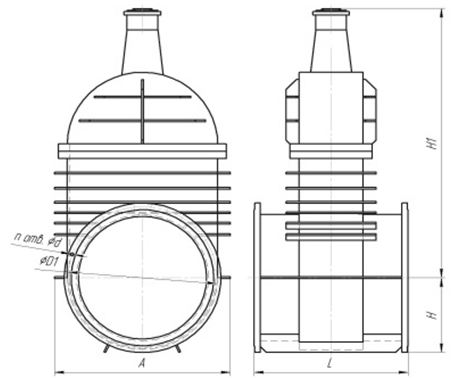

Чертеж задвижек
Основные размеры задвижек с невыдвижным шпинделем
DN мм |
Таблица фигур |
Обозначение по чертежу |
Размеры, мм. |
Масса, кг. |
||||||
D |
D1 |
n |
d |
Н1 |
Н |
L |
||||
400 |
30с530нж |
ПС-64007-1-400 |
565 |
515 |
16 |
26 |
790 |
330 |
600 |
460 |
30с930нж |
ПС-64107-1-400 |
|||||||||
500 |
30с530нж |
ПС-64007-1-500 |
670 |
620 |
20 |
27 |
1050 |
410 |
700 |
580 |
30с930нж |
ПС-64107-1-500 |
|||||||||
600 |
30с530нж |
ПС-64007-1-600 |
780 |
725 |
20 |
30 |
1280 |
475 |
800 |
1150 |
30с930нж |
ПС-64107-1-600 |
|||||||||
700 |
30с530нж |
ПС-64007-1-700 |
895 |
840 |
24 |
30 |
1500 |
555 |
900 |
1950 |
30с930нж |
ПС-64107-1-700 |
|||||||||
800 |
30с530нж |
ПС-64007-1-800 |
1010 |
950 |
24 |
33 |
1750 |
620 |
1000 |
2350 |
30с930нж |
ПС-64107-1-800 |
|||||||||
1000 |
30с530нж |
ПС-64007-1-1000 |
1220 |
1160 |
28 |
36 |
2200 |
758 |
1200 |
2900 |
30с930нж |
ПС-64107-1-1000 |
|||||||||
1200 |
30с530нж |
ПС-64007-1-1000 |
1455 |
1380 |
32 |
39 |
2500 |
730 |
1400 |
3600 |
30с930нж |
ПС-64107-1-1000 |
Материалы для изготовления задвижек с невыдвижным шпинделем
Наименование детали |
Материал по ГОСТ |
Задвижки из углеродистой стали |
|
Корпус |
Сталь 3, сталь 20 |
Клин |
Сталь 20 |
Крышка |
Сталь 3, сталь 20 |
Стойка |
Сталь 3, сталь 20 |
Прокладка |
ПОН-Б, ТРГ |
Набивка сальника |
Терморасширенный графит |
Уплотнение на клине |
Коррозионностойкая наплавка |
Наплавка в корпусе |
Коррозионностойкая наплавка |
Шпилька |
Ст35 |
Гайка |
Ст35 |
Показатели надежности:
назначенный срок службы – 10 лет;
назначенный ресурс – 500 циклов.
Гарантийный срок эксплуатации – 18 месяцев со дня ввода задвижек в эксплуатацию.
Гарантийная наработка – не менее 120 циклов в пределах гарантийного срока эксплуатации.
Управление задвижками осуществляется вручную или при помощи электропривода. По желанию заказчика возможна комплектация изделий приводами любых отечественных и зарубежных заводов-изготовителей.
В комплект поставки входят:
полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
электропривод в комплекте с эксплуатационной и разрешительной документацией (по требованию договора);
комплект эксплуатационной и разрешительной документации на задвижку.
При оформлении заказа дополнительно определяется необходимость комплектации
электроприводом конкретного производителя;
ответными фланцами, крепежом и прокладками;
